wen2013
興趣是最好的老師！
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 159 點
下載積分: 534 分
在線時間: 28(小時)
注冊時間: 2013-08-31
最后登錄: 2025-05-22
查看wen2013的 主題 / 回貼
樓主  發表于: 2018-06-14 15:23
三菱FX3U通過RS指令如何與多個溫控器同時通訊，并讀取各個溫控器的PV值和SV值。

當與溫控模塊通訊（研華4018+）時，模塊上有8個通道，如何讀取模塊上每個通道的數據？
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 447 點
下載積分: 1725 分
在線時間: 139(小時)
注冊時間: 2016-06-24
最后登錄: 2025-07-16
查看mr荬籹籽的 主題 / 回貼
1樓  發表于: 2018-06-14 17:54
其實感覺也不是很難啊 多個溫控器和PLC通訊，對應好站號還有地址就行了 讀取出來的數據再進行處理 問題不大
你剛剛說的 需要讀取單個溫控器的多通道數據，這個需要溫控器的說明書了，需要知道地址
PS 如果樓主不介意的話 發說明書和要求出來吧，免費給你做 。
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 447 點
下載積分: 1725 分
在線時間: 139(小時)
注冊時間: 2016-06-24
最后登錄: 2025-07-16
查看mr荬籹籽的 主題 / 回貼
2樓  發表于: 2018-06-15 13:13
test.zip (282 K) 下载次数:663    里面忘了說了： 需要把溫控器說的站號設置為 1 要不然沒辦法通訊

說明一下啊  也是新手，所以大致寫出來，因?yàn)闆]有條件做測試，所以對于結果沒辦法保證。望別懟我啊。
[ 此帖被mr荬籹籽在2018-06-15 13:18重新編輯 ]
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 447 點
下載積分: 1725 分
在線時間: 139(小時)
注冊時間: 2016-06-24
最后登錄: 2025-07-16
查看mr荬籹籽的 主題 / 回貼
3樓  發表于: 2018-06-15 18:52
引用
引用第8樓工控菜鳥于2018-06-15 16:22發表的  :

能不能幫我寫段

有時間，沒問題啊。但是得有資料
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 447 點
下載積分: 1725 分
在線時間: 139(小時)
注冊時間: 2016-06-24
最后登錄: 2025-07-16
查看mr荬籹籽的 主題 / 回貼
4樓  發表于: 2018-06-15 20:42
引用
引用第9樓wen2013于2018-06-15 18:41發表的  :
感謝各位大神的賜教，可能我之前表達得不是很清楚。整個簡單系統組成是這樣的：
第一組問題：原料：FX3U    +     FX3U-485BD     +    溫控器（巨諾）
如何讀取溫控器的PV值和SV值？

第二組問題：原料：FX3U    +     FX3U-485BD     +    溫控模塊（研華4018+）
.......

剛剛很仔細的看過你所發的說明書，哥們 你確定說明書沒錯？ 我根據你所說的型號去找圖片，發現并沒有任何按鈕，但是根據說明書，確是有按鈕說明的？？？
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 447 點
下載積分: 1725 分
在線時間: 139(小時)
注冊時間: 2016-06-24
最后登錄: 2025-07-16
查看mr荬籹籽的 主題 / 回貼
5樓  發表于: 2018-06-16 21:11
引用
引用第12樓wen2013于2018-06-15 22:53發表的  :
說明書都是在官網上下的，沒錯的！

再來.zip (4866 K) 下载次数:288   從新寫了兩個 一個是RTU 一個是ascll 你先看看吧
說明書我在官網從新下載了  程序也重新修改過  ps感覺有些亂寫 囧
[ 此帖被mr荬籹籽在2018-06-16 21:32重新編輯 ]
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 447 點
下載積分: 1725 分
在線時間: 139(小時)
注冊時間: 2016-06-24
最后登錄: 2025-07-16
查看mr荬籹籽的 主題 / 回貼
6樓  發表于: 2018-06-17 13:54
引用
引用第16樓wen2013于2018-06-17 13:41發表的  :
現在程序中讀取地址是連續的4001-4002-4003-4004.........那如果不連續的話用MODBUS RTU怎么寫呢？比如同一個溫控器上的PV和SV值地址不一樣，一個是H0000， 一個是H1000?

H4001 4002 4003 4004 就是地址了，地址來源可以參考英文版的PDF，modbus rtu只不過是一種通訊協議而已。
就算換了其他的溫控器，原理也是一樣的，根據其溫控器的通訊手冊，就可以知道其通訊要求還有方式，一一對應就行了 。
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 447 點
下載積分: 1725 分
在線時間: 139(小時)
注冊時間: 2016-06-24
最后登錄: 2025-07-16
查看mr荬籹籽的 主題 / 回貼
7樓  發表于: 2018-06-17 13:58
引用
引用第15樓工控菜鳥于2018-06-17 10:18發表的  :

fx3u-485bd和儀表，讀取當前測量值，和上下限設定


你的這個資料，我剛剛下載回來了，我今天應該沒空，但我盡量抽時間。明天端午還得上班，看看在上班時間能不能抽時間來寫一下了。
最晚星期2給你發。
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 447 點
下載積分: 1725 分
在線時間: 139(小時)
注冊時間: 2016-06-24
最后登錄: 2025-07-16
查看mr荬籹籽的 主題 / 回貼
8樓  發表于: 2018-06-17 14:33
引用
引用第20樓wen2013于2018-06-17 14:29發表的  :
感謝感謝！現在就是搞不懂：1.怎么在同一程序內同時讀取同一個溫控器的的PV和SV值；
                                                     2.兩個或兩個以上的溫控器的時候怎么同時讀取溫控器的的PV和SV值；
溫控器的首站是1#，后面分別是2# 3# 4#等等，PV地址是H1000,SV地址是H0000。


讀取同一個溫控器時候，需要改變讀取地址就可以讀取到不同的SV PV數據了
讀取不同的溫控器時候，需要改變站號，才能讀取其他溫控器的數據。
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 447 點
下載積分: 1725 分
在線時間: 139(小時)
注冊時間: 2016-06-24
最后登錄: 2025-07-16
查看mr荬籹籽的 主題 / 回貼
9樓  發表于: 2018-06-17 14:35
引用
引用第19樓工控菜鳥于2018-06-17 14:17發表的  :

非常感謝，我現在在看李金成的視頻教程，似懂非懂的



其實MODBUS通訊 還是很簡單的，搞懂站號 數據地址 還有通訊設定 其他的都沒什么大問題了
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 447 點
下載積分: 1725 分
在線時間: 139(小時)
注冊時間: 2016-06-24
最后登錄: 2025-07-16
查看mr荬籹籽的 主題 / 回貼
10樓  發表于: 2018-06-17 17:48
引用
引用第23樓工控菜鳥于2018-06-17 15:22發表的  :

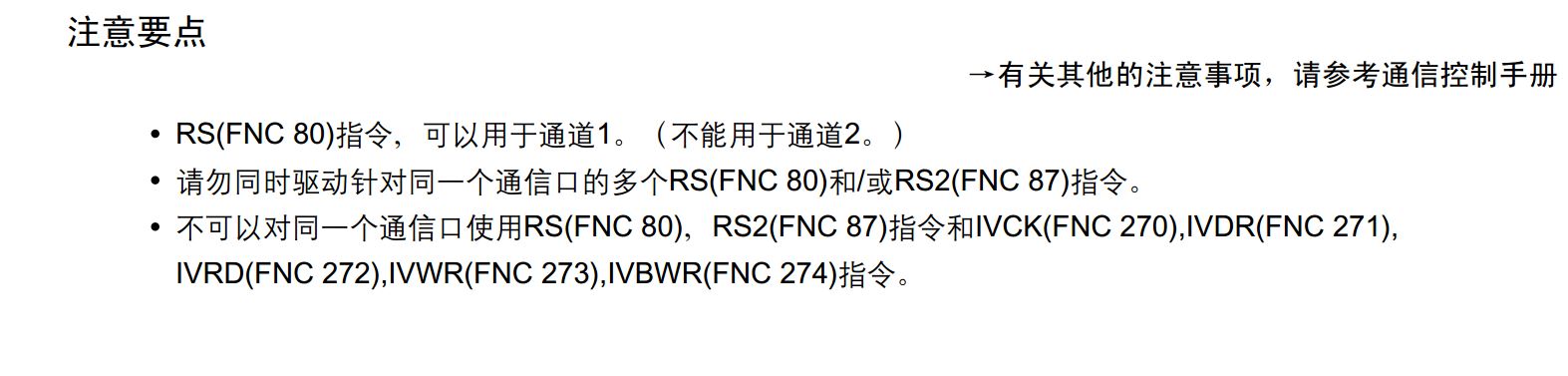

我想問下，rs指令不能同時執行多次，那同時讀取好幾個溫控的當前測量值怎么實現呢

根據編程手冊 但是只能一個動作，不能多個同時動作。


雖然只能1個動作，但是可以輪流讀取的啊
mr荬籹籽
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 447 點
下載積分: 1725 分
在線時間: 139(小時)
注冊時間: 2016-06-24
最后登錄: 2025-07-16
查看mr荬籹籽的 主題 / 回貼
11樓  發表于: 2018-06-17 20:59
引用
引用第19樓工控菜鳥于2018-06-17 14:17發表的  :

非常感謝，我現在在看李金成的視頻教程，似懂非懂的


寫好了，都不知道效果如何，需要你寫入到PLC里面做測試，倘若方便，反饋一下效果吧，好讓我完善。
Read DM.zip (176 K) 下载次数:365

接線圖我忘了添加在里面了，參考上幾個壓縮包里面的接線圖吧，都是一樣的 。
[ 此帖被mr荬籹籽在2018-06-17 21:09重新編輯 ]
